防爆柴油無軌膠輪車

2020-05-26 17:20:54 來源：互聯網 瀏覽量：975

分享

分享到： QQ好友 微信 新浪微博 百度貼吧 我的搜狐 QQ空間 復制網址

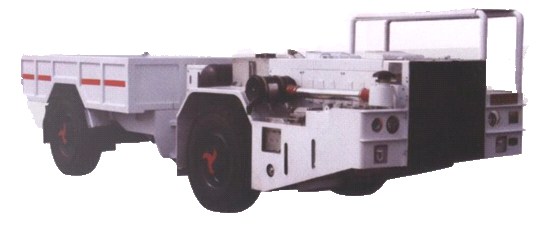

　　WC5E(B)防爆柴油無軌膠輪車
　　前后機架鉸接，雙液壓油缸轉向，轉彎半徑小;工作機構為后翻自卸式車廂，舉升角度大，卸載性能好;采用液壓機械傳動，四輪驅動，爬坡性能好，適用于巷道惡劣路面;前后設有鋼板懸掛系統，減振座椅，乘坐舒適性好;具有工作、緊急和駐車制動，制動性能可靠;通過更換人廂可變換為運人車。
　　主要技術參數：
型號
最大爬坡坡度（°）
轉彎半徑（內/外）（m）
最小離地間隙
對巷道最小尺寸要求W×H（mm）
平路各檔速度（空載/滿載）（km/h）
額定承載人數/載重量（人/kg）
WC20R(B)
縱向12/橫向7.5
5.5/7.5
200
2950×2400
Ⅰ檔9/8；Ⅱ檔17/16；Ⅲ檔29/28；倒檔9.8/8.8
20人
WC6R(B)
縱向16/橫向7.5
5.5/7.5
230
2900×2350
Ⅰ檔7；Ⅱ檔14；Ⅲ檔24；Ⅳ檔32；Ⅴ檔40；倒檔8.8
6人（含司機）
WC2J(B)
縱向12/橫向7.5
5.0/7.0
180
2880×2400
Ⅰ檔9.3/8.3；Ⅱ檔17.5/16.5；Ⅲ檔29/28；倒檔9.8/8.8
12人/2000kg
WC3J(C)
縱向16/橫向7.5
5.5/7.5
230
2900×2350
Ⅰ檔7；Ⅱ檔14；Ⅲ檔24；Ⅳ檔32；Ⅴ檔40；倒檔8.8
3000kg
WC20R(B)薄煤層人車
縱向12/橫向7.5
6.9
200
2880×1850
Ⅰ檔≤7；Ⅱ檔≤14；Ⅲ檔≤24
17人
WC5E(B)
縱向14/橫向7.5
3.8/6.5
220
2960×2230
Ⅰ檔≤8；Ⅱ檔≤17；Ⅲ檔≤30
5000kg
WC8E
縱向14/橫向7.5
4.2/7.2
280
3340×2110
Ⅰ檔≤8；Ⅱ檔≤16；Ⅲ檔≤25
8000kg
WC8E(B)
縱向14/橫向7.5
4/7
210
3050×2250
Ⅰ檔≤8；Ⅱ檔≤16；Ⅲ檔≤25
8000kg
WC3Y
縱向14/橫向7.5
3.5
170
2200×2150
0～5（低速） 0～14（高速）
3000kg
WC3J
縱向12/橫向7.5
5.6/7.5
200
2950×2250
Ⅰ檔9/8；Ⅱ檔16/15；Ⅲ檔29/28；倒檔9.8/8.8
3000kg
WC3J(B)（十座客貨）
縱向12/橫向7.5
5.5/7.5
200
2950×2300
Ⅰ檔9/8；Ⅱ檔17/16；Ⅲ檔29/28；倒檔9.8/8.8
10人+2000kg
型號
額定功率/轉速（kW/rpm）
水平干硬路面最大制動距離
啟動、安全保護方式
整車裝備質量
整車外型尺寸

WC20R(B)
45/2200
≤8（車速20km/h）
氣啟動、電保護
4450
6000×1950×2150

WC6R(B)
65/2200
≤8（車速20km/h）
氣啟動、電保護
4300
4800×1900×2150

WC2J(B)
45/2200
≤8（車速20km/h）
氣啟動、電保護
3600
4960×1880×2150

WC3J(C)
65/2200
≤8（車速20km/h）
氣啟動、電保護
4700
5800×1900×2100

WC20R(B)薄煤層人車
45/2200
≤8（車速20km/h）
氣啟動、電保護
6400
7300×1880×1600

WC5E(B)
65/2200
≤8（車速20km/h）
氣啟動、電保護
8500
7250×1980×1990

WC8E
85/2200
≤8（車速20km/h）
氣啟動、電保護
12000
7810×2340×1860

WC8E(B)
85/2200
≤8（車速20km/h）
氣啟動、電保護
10000
7720×2050×2000

WC3Y
45/2200
≤8（車速20km/h）
氣啟動、氣保護
6200
4800×1600×1850

WC3J
65/2200
≤8（車速20km/h）
氣啟動、氣保護
4200
5700×1950×2160

WC3J(B)（十座客貨）
45/2200
≤8（車速20km/h）
氣啟動、電保護
4200
6050×1950×2100






---
