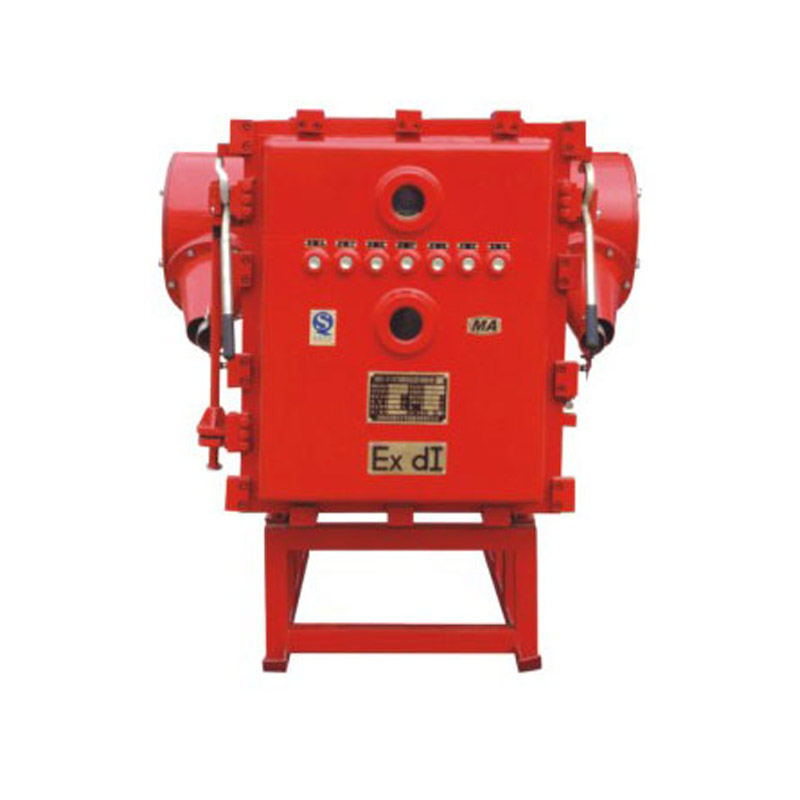

高壓真空電磁起動器適用于煤礦井下及其周圍介質中含有甲烷、煤塵等混合性氣體的環境中，在額定電壓10kv或6kV、額定頻率50Hz、額定電流至400A(630A)的三相交流中性點不直接接地的供電系統中，對高壓電動機遠方或就地直接起動、停止，同時對電動機及有關供電電路進行保護。起動器特別適用于頻繁操作、重負荷的煤礦機械設備中，和高壓起動電抗器或高壓軟起動控制器配套使用效果更佳。與KJ系列煤礦井下電力電網監控系統連接，可以實現遠程自動控制及監測、監控電力設備，實現變電所無人值守等現代化管理。
　　功能與特點：
　　1、采用先進的快開門、手車式機芯結構，互換性極強，操作輕便快捷(和配電裝置能聯臺使用);
　　2、配用壓敏電阻和阻容吸收裝置，能夠有效抑制大功率感性負載的操作過電壓;
　　3、全中文液晶漢顯微電腦綜合保護，實時顯示三相電壓、電流、開關狀志、功率因素、有功、無功、電度等;
　　4、具有三段式保護(短路、過流、過載)、過、欠電壓、選擇性漏電保護、三段式零序電流保護、絕緣監視、
　　三相不平衡、故障錄波、短路小延時、防止越級跳閘的閉鎖、PT斷線、故障記憶、故障自診斷等多種保護功能;失
　　壓保護經電流閉鎖并增加延時設定，避免電壓閃動而引起的配電裝置失壓跳閘;
　　5、具有三相電度計量功能;
　　6、參數的整定通過三個按鈕或使用礦用隔爆兼本質安全型紅外遙控器，并密碼保護;
　　7、配備標準RS485或CAN通訊接口，能實時主動上傳參數、事件、故障信息等，很方便實現組網和網絡通訊，
　　實現遙測、遙控、遙信、遙調等四遙功能;提高煤礦井下供電系統的集中化、智能化、信息化管理和調度。
　　主要技術參數：　　
產品型號
QJGZ-50～630/10
QJGZ-50～630/6
額定電壓
10KV
6KV
最高工作電壓
12KV
7.2KV
電流變比
50、100、200、300、400、500、630/5A
額定頻率
50HZ
極限接通能力
4KA(100次) 6.3KA（100次）
額定開斷能力
3200A（25次）  5000A（25次）
極限分?jǐn)嗄芰?/span>
4KA（3次）   6.3KA（3次）
機械壽命
30萬次
操作頻率
長期120次/小時 短期360次/小時
處形尺寸
1352×1260×1210（長×寬×高）（а型）
