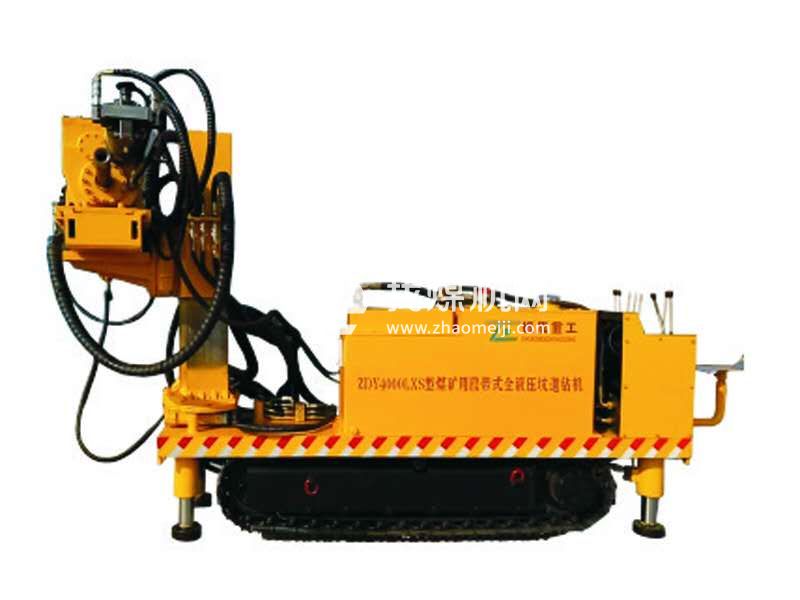

ZDY2300LS型鉆機是煤礦用帶式全液壓坑道鉆機,整機體積小,能滿足煤礦井下鉆進各種用途的鉆孔,如抽放瓦斯孔、注水孔及其它工程用孔,也可用于地表工程施工。

1.該鉆機為一體式履帶鉆機,整機尺寸較小，話用于爆礦井下復雜的巷道。帶行走裝采用液壓行走馬達驅動,能話應各路況的行走及轉向操作,可滿足井下20°的爬坡。

2.該鉆機鉆孔傾角可實現±90°,打孔水平高度低為1000mm.高為2100mm。打孔深度可達到200m,導桿行程600mmo。

3.鉆孔傾角、結孔高度均采用液壓自動控制調節,減少工人勞動強度,提高工作效率。

4.動力頭鉆進系統設計結構有無極変速功能,鉆進系統卡盤采用液壓夾持卡盤。在井下出現突發狀況或停電失壓發生時,升降油缸不會出現自動泄壓,夾持器能自動鎖住鉆桿,防止出現意外傷人現象。

5.結機為整體式布局,由主機、操縱臺、泵站、履帶總成等部分組成采用模塊化設計,方便拆卸,且各部分之間用高壓膠管和栓道接,結構緊湊,可靠性高。
